Como funciona uma máquina de envase de bebidas?

Uma máquina de envase de bebidas opera por meio de uma sequência automatizada e altamente sincronizada, onde os recipientes vazios são higienizados, transferidos por meio de sistemas de transporte de precisão, preenchidos com volumes de líquidos direcionados usando mecanismos de dosagem de pressão, gravidade, isobárica ou peristáltica e imediatamente tampados sob condições higiênicas rigorosas para garantir estabilidade de prateleira, precisão de volume e eficiência operacional de alta velocidade.

Índice

• O que é uma máquina de envase de bebidas?

• Princípio de funcionamento de máquinas de envase de bebidas

• Sistemas de bombas de enchimento peristálticas

O que é uma máquina de envase de bebidas?

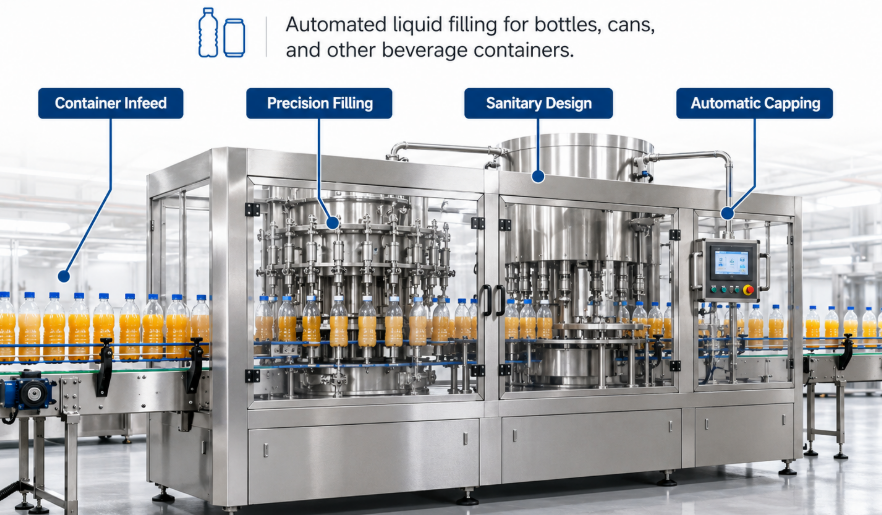

Uma máquina de envase de bebidas é um sistema industrial automatizado projetado para medir, dispensar e selar produtos líquidos em recipientes como garrafas de vidro, recipientes PET, latas de alumínio ou bolsas com alta precisão e rendimento operacional.

A estrutura operacional de uma máquina de envase de bebidas depende de uma integração complexa de componentes de engenharia mecânicos, pneumáticos, elétricos e fluidodinâmicos. Nas modernas linhas de produção de alta capacidade, uma máquina de envase de bebidas funciona como parte de uma configuração monobloco ou tribloco, onde a lavagem do recipiente, o enchimento do líquido e a tampagem ocorrem dentro de um único compartimento sanitário fechado. Esses sistemas acomodam diversos meios líquidos, desde água não carbonatada de baixa viscosidade e bebidas purificadas até líquidos altamente viscosos com polpa suspensa, bem como líquidos carbonatados que requerem manuseio em contrapressão. A alimentação do contêiner é sincronizada por meio de rodas estreladas, parafusos sincronizadores e torres lineares ou rotativas que garantem o posicionamento exato sob bicos de enchimento individuais, sem deformação mecânica ou derramamento de líquido.

As considerações de engenharia para uma máquina de envase de bebidas de alta eficiência priorizam o design higiênico, a rigidez estrutural e os recursos flexíveis de troca de recipientes. Os componentes em contato com o produto, como reservatórios de armazenamento de líquidos, válvulas de enchimento, cilindros dosadores e tubulações de distribuição, são fabricados em aço inoxidável de alta qualidade, como AISI 316L. As vedações e juntas utilizam materiais elastoméricos de qualidade alimentar, como EPDM, PTFE ou Viton, para resistir ao estresse térmico e à exposição a produtos químicos durante os ciclos de limpeza no local (CIP) e esterilização no local (SIP). A estrutura estrutural incorpora invólucros à prova d"água IP65 ou IP67, superfícies de drenagem inclinadas e projetos sanitários sem moldura para evitar acúmulo de biofilme e contaminação cruzada durante operações contínuas de produção em vários turnos.

Do ponto de vista operacional, as avaliações de clientes industriais frequentemente focam na precisão do controle do fluxo de líquido, na redução da captação de oxigênio e na eficiência energética. Os produtores de bebidas europeus e internacionais preferem consistentemente plataformas de enchimento equipadas com medidores de vazão indutivos magnéticos eletromagnéticos ou medidores de vazão de massa (sistema Coriolis) em vez de sistemas de flutuação mecânica. Essa preferência é impulsionada pela demanda por enchimento volumétrico sem contato, que elimina o desgaste mecânico, minimiza o tempo de inatividade para manutenção e permite ajustes rápidos de receitas digitais por meio de interfaces homem-máquina do Controlador Lógico Programável (CLP). Sistemas avançados integram monitoramento do nível de enchimento em tempo real, rejeição automatizada de recipientes defeituosos e sistemas de desaeração a vácuo de alta eficiência para manter níveis de enchimento exatos e, ao mesmo tempo, prolongar a vida útil do produto.

Precauções de manutenção e higiene operacional: A inspeção regular das vedações da válvula de enchimento, membranas do diafragma e anéis de vedação pneumáticos é fundamental para evitar microvazamento e degradação do volume de enchimento. Os ciclos CIP sanitários devem ser executados nas concentrações químicas recomendadas (1,5% a 2,0% de soda cáustica a 80°C), seguidos de enxágue completo com água quente. A lubrificação de acionamentos mecânicos de roda estrelada e engrenagens indexadoras deve utilizar exclusivamente lubrificantes NSF H1 de qualidade alimentar para evitar riscos de contaminação.

Princípio de funcionamento de máquinas de envase de bebidas

O princípio de funcionamento de uma máquina de envase de bebidas depende de diferencial de pressão controlado, atuação de válvula mecânica ou eletrônica e mecanismos de transferência de líquido volumétrico ou por gravidade para atingir níveis de enchimento consistentes em todos os recipientes.

Para compreender a mecânica de funcionamento de uma máquina de envase de bebidas, o processo deve ser segmentado em metodologias distintas de transferência de líquidos. Os sistemas de enchimento por gravidade utilizam a pressão atmosférica onde o recipiente de líquido é posicionado acima dos recipientes. Quando a válvula de enchimento se abre ao entrar em contato com o recipiente, a pressão hidrostática faz com que a bebida flua para baixo na garrafa até que o nível do líquido cubra o tubo de ventilação, interrompendo o fluxo. O enchimento de pressão, ou enchimento de contrapressão (isobárico), é empregado para bebidas carbonatadas, como cerveja, refrigerantes carbonatados e cidra espumante. Em uma máquina de envase de bebidas isobáricas, o recipiente é primeiro pressurizado com dióxido de carbono ou gás nitrogênio para corresponder à pressão dentro do recipiente do produto, evitando a rápida desgaseificação e a formação excessiva de espuma durante a entrada do líquido. Uma vez estabelecida a pressão igual, a válvula de líquido acionada por mola ou acionada pneumaticamente se abre, permitindo um fluxo suave de líquido assistido pela gravidade enquanto o gás escapa através de um canal de equalização.

O enchimento a quente representa outro princípio de funcionamento térmico e mecânico especializado, amplamente aplicado a sucos ácidos, chás e bebidas esportivas funcionais. No envase a quente, o produto é processado termicamente e entregue na máquina de envase de bebidas em temperaturas entre 85°C e 92°C. A máquina recircula continuamente o líquido quente através do coletor da válvula quando os recipientes estão ausentes, garantindo que as zonas de contato com o líquido mantenham as temperaturas de esterilização exigidas. Quando um frasco entra na posição de enchimento, a válvula abre e enche o recipiente enquanto a lavagem com vapor ou ar estéril evita a entrada de ar externo. Imediatamente após o enchimento, o recipiente é selado e inclinado ou invertido para esterilizar as superfícies internas da tampa usando o calor residual do produto, após o que entra em um túnel de resfriamento para reduzir a tensão térmica nas estruturas do recipiente PET.

As escolhas modernas de design de engenharia refletem prioridades funcionais rigorosas observadas nos mercados globais de fabricação de bebidas. Os projetistas de equipamentos incorporam atuadores de válvula acionados por cilindros pneumáticos e pedestais de elevação acionados por servo para eliminar choques mecânicos durante a elevação do contêiner. Os clientes priorizam consistentemente sistemas de recuperação de líquidos, perfil preciso de vazão e detecção de nível eletrônico em vez de sistemas de sonda mecânica mais antigos. As configurações de ponta apresentam perfis de enchimento de velocidade dupla – fluxo inicial rápido para maximizar o rendimento, seguido por uma fase de desaceleração secundária lenta para evitar respingos e formação de espuma. Os sistemas avançados incorporam máquinas de envase de bebidas equipadas com unidades de filtragem de ar estéril (HEPA H14) acima do carrossel de envase rotativo, mantendo uma zona de fluxo laminar de pressão positiva que protege os fluxos líquidos abertos de partículas transportadas pelo ar.

1. Mecânica de alimentação e indexação de contêineres

Os recipientes entram na máquina de envase de bebidas por meio de transportadores aéreos ou correntes modulares de ripas. Um parafuso de temporização de alimentação separa os recipientes em intervalos uniformes que correspondem ao passo do carrossel rotativo. Rodas estreladas equipadas com recortes de bolso transferem os recipientes para pedestais de elevação mecânicos ou pneumáticos alinhados diretamente abaixo das válvulas de enchimento.

2. Vedação, pressurização e distribuição de líquidos

Em sistemas de contrapressão e gravidade, o gargalo do recipiente é fixado contra uma junta de borracha sanitária abaixo do bico da válvula. Para produtos carbonatados, as atuações da válvula de CO2 pressurizam o interior da garrafa para equalizar a pressão do tanque antes que o selo líquido se levante. O líquido flui para dentro do recipiente ao longo das paredes internas do recipiente através de um cone espalhador, minimizando a turbulência e o aprisionamento de ar.

3. Snifting, Liberação de Gás e Saída de Contêiner

Ao atingir o nível de enchimento ou limite de volume predeterminado, a válvula de líquido se fecha. Em sistemas carbonatados, um processo controlado de alívio de pressão chamado snifting abre uma pequena porta de purga para liberar com segurança o gás do espaço livre antes que a garrafa caia da borracha de vedação. O recipiente cheio é transferido através de rodas estreladas centrais diretamente para a estação de nivelamento.

Dicas de otimização do princípio de funcionamento: Para evitar a formação excessiva de espuma durante o enchimento isobárico, mantenha as temperaturas da bebida do produto estritamente entre 2°C e 4°C, pois a solubilidade do dióxido de carbono diminui rapidamente em temperaturas elevadas. Certifique-se de que as válvulas de snifing operem com ventilação proporcional e suave para evitar quedas repentinas de pressão que provoquem a fervura do produto. Verifique se as garras de fixação do pescoço mantêm uma tensão uniforme para eliminar o deslizamento do recipiente durante a indexação em alta velocidade.

Sistemas de bombas de enchimento peristálticas

Os sistemas de bombas de enchimento peristálticas utilizam rolos de tubos flexíveis de deslocamento positivo para isolar o produto líquido dentro das vias de fluido estéril, fornecendo dosagem volumétrica precisa para a produção especializada de bebidas de alta pureza.

A tecnologia de bombeamento peristáltico representa um subconjunto especializado de mecânica de dosagem de líquidos integrada em sistemas de envase de bebidas de alta precisão. Ao contrário das bombas de pistão tradicionais ou das bombas de lóbulo rotativo, uma máquina peristáltica de envase de bebidas confina o meio líquido inteiramente dentro de um pedaço contínuo de tubo flexível de elastômero. À medida que o rotor da bomba gira, rolos ou sapatas espaçadas comprimem a tubulação contra um trilho semicircular do alojamento. Este movimento de compressão cria uma vedação de deslocamento positivo, retendo um volume definido de líquido e impulsionando-o para frente através do bocal de descarga. Atrás de cada ponto de compressão, a recuperação elástica do tubo comprimido cria um vácuo contínuo que retira o líquido do recipiente de abastecimento, garantindo um fornecimento de líquido suave e não turbulento.

A principal vantagem de engenharia da dosagem peristáltica em uma máquina de envase de bebidas reside na eliminação total dos riscos de contaminação cruzada e degradação do selo mecânico. Como nenhuma engrenagem interna, válvula, bexiga ou componente metálico entra em contato direto com o produto, o risco de contaminação de fluidos, liberação de partículas ou locais de armazenamento de bactérias é praticamente zero. Ao alternar entre diferentes formulações de bebidas, sabores ou concentrados orgânicos, os operadores podem substituir todo o trajeto do fluido trocando o conjunto de tubos descartáveis ​​ou autoclaváveis. Esse recurso reduz drasticamente o tempo de validação CIP, o consumo de água de enxágue químico e o tempo de inatividade associado à desmontagem mecânica de válvulas em fábricas de processamento de bebidas com vários sabores.

Do ponto de vista da adoção pela indústria, os fabricantes de bebidas europeus e asiáticos frequentemente implementam linhas de enchimento com bombas peristálticas para produtos líquidos de alto valor, doses especiais de baixo volume, extratos botânicos e adições aromatizantes em microdoses. Os projetistas de equipamentos otimizam esses sistemas combinando cabeçotes de bomba peristálticos com motores de passo de alta resolução ou servo-drives CA capazes de dividir a rotação de uma única bomba em milhares de etapas discretas. Esta configuração fornece precisão volumétrica excepcional (muitas vezes excedendo ±0,1%), manuseio de fluido de baixo cisalhamento que preserva a viscosidade do líquido e zero retorno quando combinado com software de controle de motor de sucção automatizado. A instalação de soluções versáteis de máquinas de envase de bebidas que incorporam módulos de dosagem peristáltica permite que os produtores operem líquidos sensíveis sem estresse térmico ou de cisalhamento.

1. Isolamento Absoluto e Integridade de Fluidos Sanitários

Os sistemas de bombeamento peristálticos garantem que a bebida permaneça encapsulada em tubos estéreis desde o tanque de armazenamento até o bocal de distribuição do recipiente final. Essa separação física completa protege formulações sensíveis contra graxa, contaminação por partículas e degradação do selo mecânico comum em engrenagens mecânicas ou bombas de pistão.

2. Dosagem de alta precisão e controle anti-gotejamento

Ao controlar a rotação do rotor através do posicionamento servo eletrônico, as bombas peristálticas proporcionam precisão de dosagem volumétrica excepcional em faixas de viscosidade variáveis. No final de um ciclo de enchimento, o motor da bomba inverte momentaneamente a direção (função de retorno de sucção programável), puxando o excesso de líquido da ponta do bico para evitar que gotículas de líquido contaminem as roscas do gargalo do recipiente ou as correias transportadoras.

3. Manutenção reduzida e troca rápida

A manutenção de sistemas de bombas peristálticas é simplificada devido à ausência de vedações dinâmicas internas, válvulas de retenção ou anéis de vedação internos. A manutenção preventiva envolve inspeção periódica e substituição do elemento do tubo flexível com base nas horas de vida útil do cabo flexível mecânico calculadas. Os operadores de linha podem realizar substituições do caminho do fluido em minutos, sem ferramentas mecânicas especializadas.

Dicas de manutenção do sistema peristáltico: Monitore rotineiramente a elasticidade da tubulação e o desgaste da parede para evitar desvio gradual de volume causado pela degradação mecânica do tubo. Selecione silicone curado com platina ou tubos termoplásticos especializados, classificados especificamente para resistência cíclica de alta flexibilidade na produção contínua de líquidos. Certifique-se de que os grampos de posicionamento do tubo mantêm um alinhamento uniforme sem apertar para evitar restrição de fluxo ou ruptura prematura do tubo.

Análise técnica abrangente da arquitetura da máquina de envase de bebidas

Compreender como funciona uma moderna máquina de envase de bebidas requer a avaliação de todo o ecossistema de subsistemas interconectados que formam linhas de embalagem de alta velocidade. Além da dosagem básica de líquidos, a produção moderna exige uma coordenação perfeita entre o transporte mecânico de garrafas, torres pneumáticas de tampagem, detecção eletrônica de fluxo e circuitos automatizados de feedback de controle de qualidade. A estrutura estrutural da máquina de envase de bebidas serve como base para esses subconjuntos, projetados usando estrutura tubular de aço inoxidável resistente com calhas inclinadas integradas para coletar fluidos de lavagem e líquidos derramados, direcionando-os para saídas de drenagem centralizadas.

A dinâmica de transporte de contêineres em uma máquina de envase de bebidas depende de configurações precisas de manuseio do gargalo ou da base. Para recipientes de plástico PET, a tecnologia de fixação no pescoço tornou-se o padrão global da indústria. Rodas estreladas para manuseio do gargalo sustentam as garrafas pelos anéis do gargalo durante as operações de enxágue, enchimento e tampagem. Este design oferece uma vantagem operacional significativa: os operadores de linha podem alterar as capacidades de volume das garrafas (por exemplo, de 500ml para 1,5L) sem substituir componentes de altura de elevação ou placas guia de base, desde que o acabamento do gargalo permaneça idêntico. Esse design de suspensão no gargalo minimiza o tempo de inatividade durante mudanças de tamanho do recipiente, reduz os riscos de esmagamento mecânico em recipientes PET leves e de paredes finas e garante um alinhamento consistente do bocal ao gargalo em velocidades de linha variáveis.

Os coletores de alimentação de líquidos e os recipientes principais de distribuição representam outro domínio crítico da engenharia em uma máquina de envase de bebidas. A bebida entra no recipiente de distribuição central através de uma junta rotativa montada na parte superior do carrossel. Os sensores de nível dentro do tanque mantêm a altura constante do líquido usando válvulas de controle de entrada proporcionais ou bombas de alimentação controladas por frequência. Manter um nível de líquido estável é essencial para sistemas gravitacionais e isobáricos, pois as flutuações na profundidade do líquido afetam diretamente a pressão hidrostática e a velocidade do fluxo através das válvulas de enchimento. Os sistemas avançados de enchimento de bebidas incorporam cobertura contínua de nitrogênio dentro do recipiente principal, substituindo o ar atmosférico por gás inerte para evitar a oxidação do produto durante longos turnos de fabricação.

O mecanismo de tampa representa a fase vital final em uma configuração de máquina de envase de bebidas tribloco. As torres de tampamento são sincronizadas mecanicamente com o carrossel de enchimento por meio de trens de acionamento direto ou servoacionamentos sincronizados eletronicamente. Para tampas de rosca de plástico, as cabeças de tampa com histerese magnética são universalmente preferidas. Essas cabeças aplicam um torque magnético preciso para apertar as tampas sem desgastar o acabamento plástico ou descascar as saliências da rosca. Se a resistência da tampa exceder o limite de acoplamento magnético predefinido, a cabeça desliza com segurança, garantindo que cada recipiente receba uma vedação idêntica e hermética. A integração de sensores de visão de inspeção após a torre de tamponamento verifica imediatamente a altura de colocação da tampa, o ângulo de inclinação e a integridade do anel inviolável, rejeitando automaticamente garrafas defeituosas a jusante.

Investir em opções avançadas de máquinas de envase de bebidas projetadas com copos de lavagem CIP integrados, coletores de lubrificação central automática e diagnóstico remoto em tempo real permite que as fábricas de bebidas alcancem classificações de eficácia geral do equipamento (OEE) superiores a 95%. Ao selecionar a tecnologia correta de válvula de enchimento – seja por gravidade, isobárica, enchimento a quente ou peristáltica – os produtores de bebidas garantem confiabilidade operacional de longo prazo, controle volumétrico preciso e qualidade de produto intransigente em redes de distribuição globais.
