Como reduzir a formação de espuma durante o enchimento do refrigerante

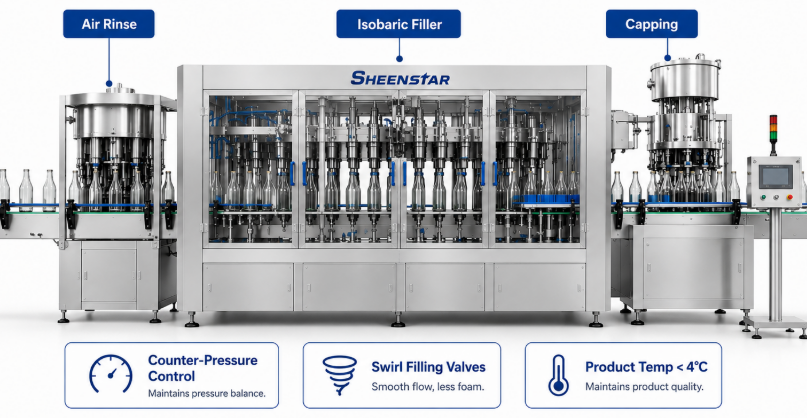

A redução da formação de espuma durante o enchimento de refrigerantes carbonatados (CSD) requer controle mecânico de fluido sistemático em toda a arquitetura de enchimento, mantendo especificamente o equilíbrio preciso da contrapressão, resfriando as temperaturas da bebida abaixo de 4°C, otimizando a dinâmica do fluxo laminar por meio de válvulas de enchimento de placa giratória, mantendo perfis mecânicos consistentes de cheiragem e implantando uma linha integrada de enchimento de garrafas de vidro CSD projetada com sistemas sanitários de compensação de pressão isobárica.

De relance

1. Por que ocorre a formação de espuma durante o enchimento do refrigerante

A formação de espuma durante o processamento de refrigerantes carbonatados ocorre quando o dióxido de carbono dissolvido é rapidamente dessorvido da fase líquida para a fase gasosa devido a quedas repentinas de pressão, temperaturas elevadas do produto, fricção de cisalhamento na parede limite ou turbulência mecânica introduzida durante a transferência de líquido.

A física central que rege a carbonatação de bebidas depende do equilíbrio termodinâmico dinâmico entre água líquida, ácido carbônico dissolvido e dióxido de carbono gasoso. Num ambiente de produção industrial, manter este equilíbrio é um desafio primário de engenharia. Quando o líquido carbonatado flui através de um aparelho de enchimento para um recipiente vazio, qualquer perturbação no gradiente de pressão faz com que as moléculas de CO₂ dissolvidas se aglutinem em microbolhas. Este fenômeno, conhecido como desgaseificação ou nucleação, é acelerado quando a energia cinética é importada para o fluxo líquido através de mudanças abruptas de direção, impacto líquido em alta velocidade ou rugosidade superficial dentro da tubulação de transferência e nas paredes do recipiente. Em uma linha avançada de enchimento de garrafas de vidro para refrigerantes , a dinâmica dos líquidos deve ser governada por parâmetros mecânicos de fluidos precisos para evitar perda catastrófica de volume e variação líquida do peso de enchimento causada pela expansão descontrolada da espuma.

Do ponto de vista da engenharia, a geração de espuma durante o enchimento cria graves ineficiências operacionais. Quando a espuma carbonatada se expande na zona do gargalo do recipiente, ela desloca o volume de líquido pretendido, levando a embalagens insuficientemente cheias, alturas de enchimento inadequadas e perda excessiva de rendimento da bebida. Além disso, a presença de espuma durante a transferência da garrafa para o coroador ou tampador causa respingos de líquido, contaminação grave do gargalo da garrafa e aumento do risco de deterioração microbiológica ao redor do lábio de vedação. Compreender as causas básicas da formação de espuma requer uma avaliação detalhada da termodinâmica dos fluidos, da química da superfície do recipiente e das interações mecânicas da máquina de envase em todas as fases do ciclo de dosagem.

Para diagnosticar e eliminar sistematicamente a formação de espuma durante o engarrafamento de bebidas carbonatadas, os engenheiros da planta devem examinar três categorias distintas de vetores operacionais: comportamento do gás molecular sob perfis variáveis ​​de pressão/temperatura, atrito físico da superfície gerado pela geometria interna do recipiente e cisalhamento mecânico forçado por válvulas de dosagem de líquidos e bombas de distribuição de produtos.

O comportamento do CO₂ em bebidas carbonatadas

O comportamento do dióxido de carbono dissolvido em matrizes de bebidas à base de água é estritamente regido pela Lei de Henry, que estipula que, a uma temperatura constante, a quantidade de gás dissolvido num líquido é diretamente proporcional à pressão parcial desse gás acima do líquido. A solubilidade do dióxido de carbono aumenta exponencialmente à medida que a temperatura da bebida diminui e à medida que a pressão operacional do sistema aumenta. Em formulações típicas de refrigerantes carbonatados, a concentração de CO₂ varia entre 3,0 a 9,0 gramas por litro (1,5 a 4,5 volumes de gás). Quando um líquido pressurizado contendo gás dissolvido sofre uma redução repentina de pressão até níveis atmosféricos sem controle de contrapressão, a matriz líquida torna-se hipersaturada. Esta instabilidade termodinâmica força o gás a sair da solução, gerando uma microespuma densa em milissegundos.

Influência do material de embalagem

A estrutura física e as características da superfície do recipiente desempenham um papel influente na nucleação da espuma. Os recipientes de vidro exibem perfis de energia superficial e rugosidade microscópica da superfície distintos dos recipientes de PET ou de alumínio. Microfissuras internas, defeitos de fabricação ou resíduos de partículas nas paredes laterais do vidro atuam como locais de nucleação energética onde as bolhas de gás se ancoram, expandem e se desprendem prontamente. Além disso, a inércia térmica dos recipientes de vidro de paredes grossas pode elevar a temperatura da bebida fria que entra após o contato, se os recipientes forem armazenados em espaços de armazenamento não condicionados. A implantação de uma automatizada de enchimento de garrafas de vidro de refrigerante linha equipada com bicos de condicionamento térmico de pré-enxágue reduz os diferenciais de tensão superficial e estabiliza a temperatura de contato do recipiente antes da atuação da válvula de líquido.

Causas Relacionadas à Máquina

Defeitos em máquinas mecânicas e configurações de válvula abaixo do ideal representam uma das principais causas de formação crônica de espuma durante operações de engarrafamento comercial. Os fatores mecânicos incluem vibração transmitida através do círculo primitivo do carrossel de enchimento principal, juntas de vedação elastoméricas desgastadas dentro das válvulas de enchimento, campânulas de centralização de recipientes desalinhadas, desaceleração abrupta do líquido e perfis de exaustão de aspiração incorretos. Se a válvula de enchimento não conseguir uma vedação completamente hermética contra o acabamento da garrafa durante a pré-pressurização, os vazamentos de pressão quebram o estado isobárico, provocando um violento escoamento do líquido e a geração de espuma densa dentro do conjunto do tubo de enchimento.

2. Controle de temperatura: a base da redução de espuma

A manutenção de temperaturas consistentes do produto entre 2°C e 4°C durante todo o circuito de preparação, armazenamento e enchimento da bebida fornece a estabilidade termodinâmica básica necessária para maximizar a solubilidade do CO₂ e eliminar a formação de espuma durante o enchimento isobárico do recipiente.

O controle de temperatura representa a principal variável operacional que rege a estabilidade do gás na produção de bebidas carbonatadas. De acordo com a termodinâmica química, o coeficiente de absorção de dióxido de carbono em soluções aquosas cai significativamente à medida que a temperatura dos fluidos aumenta. Por exemplo, a 2°C e a uma pressão de 3,0 bar, a água pode reter aproximadamente 6,5 gramas de CO2 dissolvido por litro; elevar a temperatura para 12°C na mesma pressão reduz a solubilidade em mais de 30%. Quando o produto quente entra em um recipiente de enchimento isobárico, a redução na força de ligação molecular entre as moléculas de água e o dióxido de carbono causa o desprendimento imediato do gás. Consequentemente, a produção de bebidas em alta velocidade em uma moderna linha de envase de refrigerantes para garrafas de vidro depende de trocadores de calor de placas de alta precisão e circuitos de recirculação de produto isolados para garantir que o produto entregue ao recipiente de envase permaneça estritamente dentro dos limites térmicos desejados.

Além do gerenciamento da temperatura das bebidas, a dinâmica térmica do recipiente deve ser gerenciada com igual precisão. A bebida carbonatada fria que entra em uma garrafa de vidro quente experimenta transferência imediata de calor localizada na camada limite. O vidro possui alta capacidade de calor específico, o que significa que garrafas de vidro quentes retêm energia térmica substancial. Quando um líquido a 2°C entra em contato com uma parede interna de vidro a 25°C, a interface do fluido localizada aquece rapidamente até 8°C ou mais, criando uma queda localizada na solubilidade do gás bem no limite do recipiente. Este choque térmico desencadeia a nucleação instantânea ao longo da parede do recipiente, gerando espuma que sobe rapidamente em direção ao gargalo. Sistemas automatizados de enxágue de garrafas com água de enxágue gelada são frequentemente integrados em layouts de linhas de alta velocidade para pré-resfriar as paredes do recipiente antes da entrada na torre.

Os fabricantes europeus de bebidas e os principais designers internacionais de fábricas de embalagens dão grande ênfase aos sistemas de gerenciamento térmico energeticamente eficientes que integram circuitos secundários de resfriamento de glicol com monitoramento de recipiente de enchimento em circuito fechado. Essas configurações avançadas apresentam sensores de temperatura RTD instalados diretamente dentro da cavidade de fluido do recipiente de enchimento, comunicando-se continuamente com válvulas modulantes de fornecimento de líquido. Se a temperatura da bebida dentro da linha ultrapassar 4,5°C, intertravamentos automatizados pausam a indexação do carrossel de enchimento ou desviam o produto para um circuito de retenção secundário até que o equilíbrio térmico seja restaurado. Esse controle preciso de temperatura protege a precisão do enchimento líquido, minimiza o desperdício de produto e garante um desempenho contínuo da linha de alta eficiência.

Princípio de manutenção termodinâmica : Certifique-se de que as pressões diferenciais de glicol do trocador de calor de placas sejam calibradas quinzenalmente e que as sondas do sensor de temperatura dentro do coletor de distribuição central sejam submetidas à validação de banho de gelo de 3 pontos a cada 500 horas de operação para evitar desvios térmicos não detectados em execuções de enchimento de alta velocidade.

3. Controle de pressão: equilíbrio de fluxo e estabilidade de CO₂

O controle preciso da pressão isobárica em vários estágios equilibra a pressão diferencial entre o coletor de gás do recipiente de enchimento e o interior do recipiente, garantindo uma transferência de líquido por gravidade suave e não turbulenta sob condições de contrapressão equalizadas.

O princípio operacional fundamental da dosagem de bebidas carbonatadas isobáricas envolve equalizar a pressão interna do gás do recipiente vazio com a pressão do espaço superior do recipiente principal de armazenamento de líquido antes de abrir a porta de dosagem de líquido. Em uma de alta velocidade para refrigerantes linha contemporânea de enchimento de garrafas de vidro , esse processo é executado em múltiplas fases temporizadas gerenciadas por sequências de válvulas mecânicas eletropneumáticas. Primeiro, o recipiente é levantado e hermeticamente fechado contra o sino de centralização. Em seguida, as bombas de vácuo de pré-evacuação retiram o ar da garrafa para eliminar a captação de oxigênio e evitar picos de pressão durante a pressurização. Posteriormente, o gás de contrapressão CO₂ estéril é injetado no recipiente até que a pressão interna do frasco corresponda ao nível operacional isobárico exato do recipiente de enchimento (normalmente entre 2,5 bar e 4,5 bar de pressão manométrica).

Uma vez alcançada a equalização exata da pressão, molas mecânicas ou atuadores pneumáticos levantam a haste da válvula de líquido. Como a pressão do gás dentro do recipiente corresponde à pressão no espaço superior da tigela, a bebida carbonatada não explode nem surge violentamente. Em vez disso, o líquido flui suave e constante para dentro da garrafa, impulsionado apenas pela pressão estática da cabeça da gravidade. Para manter velocidades de fluxo de líquido estáveis ​​sem introduzir turbulência de líquido, o gás deslocado pelo líquido de entrada deve ser evacuado continuamente através de um tubo de ventilação de retorno de gás dedicado de volta ao espaço superior do recipiente de enchimento ou a um coletor de gás separado. Se a passagem do gás de retorno sofrer restrições ou oscilações de pressão, a velocidade do líquido flutua dramaticamente, causando a separação da camada limite e a expansão densa da espuma.

Após a conclusão da fase de dosagem de líquido, o controle de pressão passa para a fase crítica de extração (alívio de pressão). A exposição direta de um líquido totalmente carbonatado a 4,0 bar à pressão atmosférica ambiente (1,0 bar) resultaria na explosão instantânea de espuma para fora do gargalo da garrafa. Para evitar isso, as válvulas eletropneumáticas de múltiplos estágios executam uma redução de pressão controlada em vários estágios. A aspiração inicial reduz a pressão interna do headspace de 4,0 bar para uma pressão de retenção intermediária de aproximadamente 1,2 a 1,5 bar, permitindo que microbolhas presas na camada superficial do líquido se aglutinem pacificamente. Uma fase secundária de exaustão lenta então libera a pressão restante do espaço superior até o nível atmosférico antes que o contêiner se solte do sino de centralização e saia para a roda estrelada de descarga.

4. Projeto da válvula de enchimento: engenharia da espuma

A moderna engenharia de válvulas de enchimento elimina a geração de espuma por meio de defletores de líquido de fluxo de redemoinho especializados, carretéis de válvula de dupla velocidade controlados eletropneumaticamente e canais de fluxo laminar polidos que minimizam a tensão interna de cisalhamento do fluido.

A arquitetura do projeto da válvula de enchimento de líquido representa o núcleo mecânico de qualquer linha de embalagem de alto desempenho. Historicamente, válvulas mecânicas simples de contrapressão com mola dependiam de cames de disparo mecânicos fixos para abrir e fechar caminhos de fluido. No entanto, as modernas máquinas de bebidas de alta velocidade utilizam sofisticadas válvulas de enchimento eletropneumáticas equipadas com atuadores solenóides independentes, medidores de vazão eletrônicos ou sondas de nível magnéticas de alta precisão. Em uma linha avançada de envase de refrigerantes para garrafas de vidro , essas válvulas de envase eletrônicas permitem que os operadores da linha programem com precisão parâmetros de dosagem de líquidos com base em níveis específicos de carbonatação de bebidas, parâmetros de viscosidade e perfis geométricos de recipientes, eliminando folgas mecânicas e garantindo cinética de fluxo laminar repetível.

Uma característica principal do projeto da válvula mitigadora de espuma é a inclusão de um espalhador interno de líquido ou placa de turbulência localizada na ponta de descarga da haste da válvula. Em vez de permitir que o líquido carbonatado caia diretamente para o centro da garrafa em um fluxo turbulento de queda livre, o defletor de turbulência direciona o líquido que entra para fora, contra a parede lateral interna do vidro. O líquido forma uma película fina e contínua que desce em espiral pela parede do recipiente de maneira suave e constante. Essa distribuição de fluxo laminar guiada pela parede elimina as forças de impacto cinético no fundo da garrafa, reduzindo drasticamente a tensão de cisalhamento e mantendo o CO₂ dissolvido seguramente preso dentro da matriz líquida durante toda a fase de enchimento em alta velocidade.

Além disso, as válvulas de enchimento de última geração incorporam tecnologia de enchimento de dupla velocidade. No início do ciclo de dosagem de líquido, a válvula abre para uma fase restrita de fluxo lento (aproximadamente 20-30% da vazão volumétrica máxima) para estabelecer um resíduo de líquido estável no fundo do frasco sem turbulência de respingos. Uma vez coberta a base curva inferior da garrafa, o atuador eletropneumático muda para o modo de fluxo rápido totalmente aberto para maximizar a eficiência do rendimento. À medida que o nível do líquido se aproxima da altura final de enchimento, a válvula volta para uma fase final de fluxo lento antes de fechar completamente. Esta curva de velocidade controlada minimiza a formação de ondas na superfície, evitando a criação de espuma na área crítica de acabamento do gargalo, onde a precisão do volume de enchimento é determinada.

5. Integração de projeto de linha e configurações de máquina

A integração do projeto da linha mecânica com controles de movimento sincronizados da máquina elimina choques mecânicos do contêiner, picos de velocidade da linha e vibração estrutural, protegendo a estabilidade do líquido carbonatado em torres de transporte de alta velocidade.

A eliminação da espuma durante o engarrafamento em alta velocidade exige olhar além da própria válvula de enchimento para avaliar o projeto mecânico holístico do carrossel de manuseio de contêineres e do equipamento de transporte. A vibração mecânica e as forças de impacto físico experimentadas pelos contêineres durante a transferência em alta velocidade representam os principais impulsionadores externos da nucleação da espuma. Quando uma garrafa de vidro contendo líquido carbonatado sofre aceleração lateral abrupta, movimentos bruscos em correias transportadoras ou contato mecânico rígido em rodas estreladas de transferência, ondas de pressão se propagam através da coluna de líquido. Estas entradas de energia acústica e mecânica induzem o desprendimento instantâneo das bolhas de gás. Em aplicações de alto rendimento envolvendo uma linha de enchimento de garrafas de vidro refrigerante , o movimento mecânico deve ser projetado para fornecer sincronização ultra-suave e contínua da linha de passo desde a rosca de alimentação de entrada da garrafa até a mesa de descarga da tampadora.

Os padrões técnicos europeus e as melhores práticas globais de engenharia enfatizam a adoção de configurações de servomotores de acionamento direto em todas as torres de carrossel, parafusos sem-fim de alimentação e rodas estreladas, substituindo completamente as caixas de engrenagens e os eixos de transmissão mecânicos legados. A sincronização eletrônica servoacionada permite monitoramento contínuo e ajuste suave das curvas de aceleração e desaceleração. Se uma máquina de embalagem a jusante sofrer uma desaceleração temporária, todo o sistema de enchimento desacelera suavemente ao longo de uma curva parabólica pré-programada, em vez de sofrer uma parada mecânica repentina e brusca. A prevenção de choques mecânicos repentinos mantém o líquido dentro das garrafas parcialmente cheias imóvel, suprimindo a formação de espuma durante ajustes inesperados de velocidade da linha.

Além disso, a rigidez estrutural da estrutura da máquina e o amortecimento da ressonância acústica desempenham papéis vitais no desempenho do enchimento em alta velocidade. Pesadas estruturas de base de aço preenchidas com concreto ou compostos especializados para amortecimento de vibrações isolam o recipiente principal de enchimento e os cilindros de elevação de contêineres das vibrações da planta transmitidas pelo piso. Combinado com rodas estreladas sintéticas usinadas em CNC de precisão com formatos de bolso personalizados para corresponder aos diâmetros externos exatos da garrafa de vidro, a transferência de vibração estrutural para a coluna de líquido é praticamente eliminada. Essa estabilidade mecânica garante que o líquido carbonatado permaneça em um estado calmo e imperturbado durante as rotinas de pré-evacuação, contrapressurização, enchimento de líquido e cheiragem.

6. Métodos Operacionais para Minimizar a Espuma

A execução de uma disciplina operacional rigorosa – incluindo saneamento químico CIP a quente, desaeração total da água, protocolos de umedecimento da superfície do contêiner e substituição rotineira da vedação elastomérica – garante liberdade operacional de longo prazo contra a formação crônica de espuma na produção.

Embora a engenharia mecânica e os controles de pressão automatizados formem a base do hardware para a supressão de espuma, os protocolos operacionais executados pelo pessoal operacional da planta determinam a eficiência diária da produção. Um fator operacional crítico frequentemente esquecido é a qualidade do saneamento da limpeza no local (CIP). Depósitos residuais de bebidas, cristalização de xarope de açúcar, acúmulo de incrustações minerais ou biofilme microbiológico dentro das passagens de fluxo da válvula de enchimento criam microrrugosidades localizadas. Esses depósitos atuam como pontos de nucleação de alta energia que interrompem o fluxo laminar do fluido e desencadeiam intensa formação de espuma durante o enchimento. A execução de ciclos de lavagem CIP automatizados e com temperatura controlada utilizando soda cáustica (NaOH) seguida de higienização com ácido restaura a suavidade da superfície do aço inoxidável (Ra < 0,4 µm) e garante passagens de líquidos higiênicas e sem atrito.

A qualidade da água e a gestão do oxigênio dissolvido (OD) representam outro vetor operacional crucial na fabricação de refrigerantes. A água bruta usada para mistura de bebidas contém gases atmosféricos ambientes dissolvidos, principalmente nitrogênio e oxigênio. Como o nitrogênio apresenta baixa solubilidade em água, a água de processo não desaerada libera microbolhas de gás quando submetida a quedas de pressão de carbonatação, desencadeando uma enorme espuma secundária em todo o carrossel de enchimento. A implantação de torres de desaeração a vácuo de vários estágios a montante da unidade de dosagem de xarope reduz os níveis de oxigênio dissolvido abaixo de 0,5 ppm, garantindo uma matriz líquida estável que absorve e retém o gás dióxido de carbono de forma eficiente durante o engarrafamento em alta velocidade em uma linha de enchimento de garrafas de vidro de refrigerante..

Finalmente, as rotinas de manutenção preventiva com foco em componentes elastoméricos representam uma defesa crucial contra picos inesperados de espuma. As vedações das válvulas de enchimento, os diafragmas das válvulas de enchimento, as juntas da linha de vácuo e as vedações do sino de centralização estão sujeitas a flexão mecânica contínua, produtos químicos sanitizantes agressivos e altas pressões operacionais. Ao longo do tempo operacional, ocorrem microfissuras e endurecimento do material. Uma vedação comprometida permite vazamentos mínimos de pressão durante a contrapressurização, quebrando o equilíbrio de pressão isobárica necessário e causando evaporação instantânea da bebida. O estabelecimento de cronogramas rigorosos de manutenção preventiva para substituir todos os elementos de vedação elastoméricos macios a cada 2.000 horas de operação garante a integridade completa da pressão do sistema e a capacidade ininterrupta de produção em alta velocidade.

Protocolo de solução de problemas operacionais : No caso de formação de espuma intermitente localizada em cabeçotes de enchimento específicos, execute imediatamente um teste de queda de pressão a seco no circuito da válvula afetado para detectar vazamento interno na sede ou diafragmas de cheiragem degradados antes de ajustar as configurações globais de pressão do recipiente de enchimento.
