Explorando o mundo diversificado das tecnologias de máquinas de envase

Equipamentos modernos de máquinas de envase automatizadas utilizam mecanismos de dosagem especializados, incluindo configurações de gravidade, pistão, peso líquido, vácuo e medidor de vazão volumétrico para obter entrega precisa de líquidos em operações de processamento de bebidas, farmacêuticas, químicas e industriais. A seleção de um sistema de máquina de envase apropriado requer a avaliação da viscosidade do líquido, da geometria do recipiente, dos requisitos de velocidade alvo, dos padrões de higiene sem contato e dos recursos de automação CIP/SIP para garantir eficiência a longo prazo e tempo de inatividade mínimo.

Índice

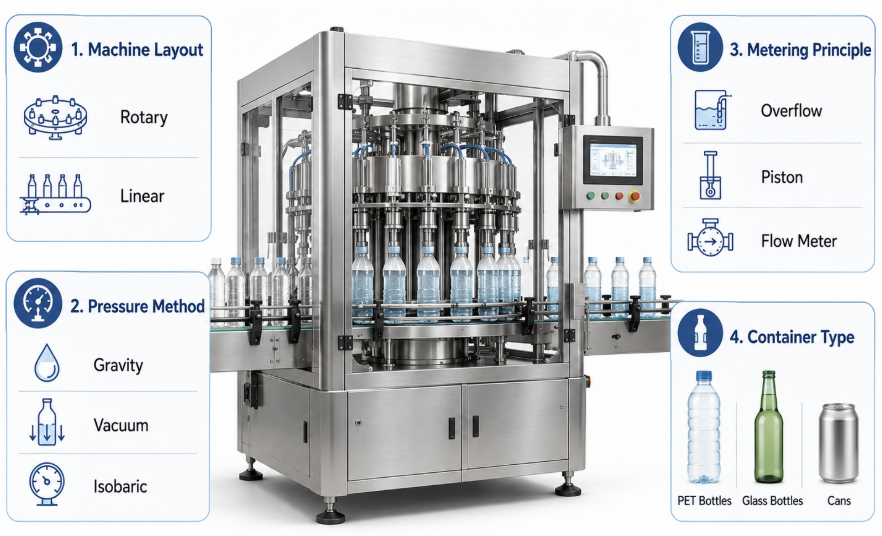

• Visão geral da classificação para máquinas de envase

• Principais tecnologias de enchimento

• Melhorias que as máquinas atuais foram ou estão sendo projetadas para receber

• Seleção da máquina de envase correta

Visão geral da classificação para máquinas de envase

A classificação sistemática das tecnologias modernas de máquinas de envase depende de parâmetros operacionais primários, incluindo dinâmica de manuseio de contêineres, pressão de enchimento, princípios de medição volumétrica e estilo de contêiner alvo.

As operações de processamento industrial implantam uma vasta gama de dispositivos automatizados de manuseio de líquidos. Compreender como cada máquina de envase opera em ambientes de produção dedicados requer categorizar esses sistemas de acordo com seus princípios físicos de dosagem. A divisão mais fundamental no projeto de máquinas de envase separa os sistemas rotativos contínuos dos sistemas de indexação linear em linha. As configurações da máquina de envase rotativa são projetadas para linhas automatizadas de alto rendimento, onde o movimento contínuo do recipiente permite o enchimento preciso em velocidades superiores a centenas de recipientes por minuto. Por outro lado, as configurações das máquinas de envase linear oferecem flexibilidade modular, menor investimento de capital inicial e mudanças de formato mais rápidas, tornando-as adequadas para ambientes de fabricação de lotes médios a baixos.

Além disso, a dinâmica atmosférica e de pressão determina como uma máquina de envase gerencia a transferência de líquidos para recipientes rígidos ou semirrígidos. As unidades da máquina de envase por gravidade atmosférica dependem da pressão estática da cabeça, tornando-as ideais para líquidos de fluxo livre com viscosidades estáveis. Os modelos de envasadoras assistidas a vácuo estabelecem um diferencial de pressão no interior do recipiente, o que evita vazamentos em garrafas não rígidas e auxilia no nivelamento do nível do líquido. Os sistemas de máquinas de envase isobáricas ou de contrapressão pressurizam o recipiente com gás inerte antes da distribuição do líquido, preservando os níveis de carbonatação dissolvida durante o engarrafamento de bebidas carbonatadas. As plataformas das máquinas de envase de deslocamento positivo, incorporando pistões servoacionados ou bombas de lóbulos rotativos, manuseiam diretamente pastas, géis e sólidos suspensos de alta viscosidade que não podem fluir apenas sob a gravidade.

Do ponto de vista da engenharia, a integração da máquina de envase moderna depende da combinação do movimento mecânico com a dinâmica dos fluidos. A construção da estrutura da máquina normalmente utiliza ligas de aço inoxidável resistentes para suportar vibrações operacionais contínuas e protocolos químicos de lavagem agressivos. A linha de transporte de contêineres deve sincronizar perfeitamente com as rodas estreladas ou parafusos de sincronização da máquina de envase para eliminar tombamento da garrafa, derramamento de líquido e tensão no gargalo. A compreensão dessas classificações fundamentais permite que os engenheiros de embalagens estabeleçam especificações básicas de equipamentos adaptadas diretamente à química específica do produto e às demandas de produção da fábrica.

Princípio de trabalho e dinâmica de controle de fluidos : A física operacional de uma máquina de envase por gravidade atmosférica depende do estabelecimento de um diferencial de pressão estável entre o tanque principal de retenção do produto e a atmosfera. O líquido flui pela haste da válvula de enchimento sob a força da gravidade, uma vez que o recipiente veda contra a junta da válvula. À medida que o líquido atinge a abertura da porta de enchimento, o ar deslocado dentro do recipiente escapa através de um tubo de ventilação interno. O fluxo de líquido para naturalmente quando o nível do líquido cobre a porta de ventilação, estabelecendo uma altura de enchimento de líquido altamente consistente em vários volumes internos do recipiente de vidro.

Principais tecnologias de enchimento

As principais tecnologias de máquinas de envase utilizam mecanismos de dosagem mecânicos, hidráulicos, pneumáticos e eletrônicos especializados, projetados para acomodar viscosidades de líquidos, materiais de recipientes e níveis de carbonatação exclusivos.

A análise dos mecanismos individuais de distribuição de líquidos revela por que configurações específicas de máquinas de envase dominam setores de mercado distintos. Os sistemas de máquinas de enchimento por transbordamento por gravidade continuam sendo a base do engarrafamento de cosméticos e bebidas espirituosas devido à sua capacidade de atingir uma altura visual uniforme da linha de enchimento, independentemente de pequenas variações internas de volume da garrafa de vidro. Nestes sistemas, o líquido entra na garrafa sob baixa pressão atmosférica até cobrir uma porta de retorno interna. O excesso de produto então recircula de volta para um reservatório de alimentação central. Isso garante que cada garrafa acabada em uma prateleira de varejo apresente uma linha líquida visual idêntica, o que é crucial para a percepção de qualidade do consumidor.

Para líquidos carbonatados, a tecnologia da máquina de envase isobárica de contrapressão é indispensável. As bebidas carbonatadas requerem uma equalização rigorosa da pressão entre o recipiente do produto e o recipiente alvo antes da abertura da válvula de líquido. Ao pressurizar o recipiente com dióxido de carbono ou gás nitrogênio para corresponder à pressão do tanque de líquido, a máquina de envase elimina a formação de espuma turbulenta e evita a desgaseificação prematura do gás durante a transferência de líquido. Uma vez atingido o volume alvo, a válvula fecha e um processo lento de aspiração libera suavemente a pressão residual do espaço livre antes que o recipiente seja aberto, garantindo estabilidade da espuma e conteúdo líquido preciso.

Ao processar pastas pesadas, loções ou líquidos contendo partículas, a máquina de envase de pistão de deslocamento positivo fornece precisão volumétrica incomparável. Essas unidades extraem um volume medido de produto para um cilindro usinado com precisão durante o curso de admissão e descarregam-no diretamente no recipiente durante o ciclo de curso. Além disso, linhas de processamento avançadas integram cada vez mais soluções automatizadas de manuseio de líquidos de alta precisão, como equipamentos de envase de bebidas de alto desempenho , para manter a dosagem volumétrica higiênica sem contato em linhas de embalagem de alta velocidade.

Para compreender melhor as aplicações tecnológicas em diversos setores industriais, considere estes atributos de desempenho específicos:

1. Mecânica de adaptabilidade à viscosidade : Os sistemas padrão de máquinas de envase por gravidade funcionam perfeitamente com líquidos semelhantes à água abaixo de 100 cP. No entanto, à medida que a resistência ao fluido aumenta em pastas espessas, uma máquina de enchimento de pistão ou lóbulo rotativo torna-se necessária para superar a resistência ao cisalhamento e o atrito do tubo sem degradar a estrutura do produto.

2. Manuseio de gás e preservação de oxigênio dissolvido : As configurações avançadas da máquina de envase isobárica minimizam a captação de oxigênio dissolvido durante a transferência de líquido. Os ciclos de vácuo pré-evacuação removem o ar ambiente da garrafa antes de enchê-la com gás inerte dióxido de carbono, prolongando a vida útil do produto para bebidas premium.

3. Precisão volumétrica e dosagem sem contato : As arquiteturas das máquinas de envase com medidor de vazão eliminam peças mecânicas móveis dentro da zona de contato do produto. Sensores de fluxo eletromagnéticos ou Coriolis transmitem continuamente dados de fluxo de massa para um PLC central, encerrando o fluxo de líquido por meio de válvulas atuadoras pneumáticas ultrarrápidas assim que os pesos alvo exatos forem alcançados.

Diretrizes de manutenção e procedimentos preventivos : Manter a alta precisão volumétrica em uma máquina de enchimento de pistão requer inspeção de rotina dos anéis de vedação elastoméricos dinâmicos. Com o tempo, o atrito contra a parede do cilindro causa degradação da vedação, levando ao desvio do produto e à variação do volume de enchimento. Os operadores devem executar a inspeção diária dos anéis de vedação do pistão, aplicar lubrificantes de qualidade alimentar durante a remontagem e realizar verificações de calibração quinzenais usando balanças de laboratório calibradas para manter as tolerâncias operacionais dentro de ±0,25%.

Melhorias que as máquinas atuais foram ou estão sendo projetadas para receber

Os projetos atuais de máquinas de envase concentram-se fortemente na arquitetura de válvula higiênica sem contato, automação completa Clean-in-Place (CIP) e Sterilize-in-Place (SIP), controle cinemático servo-acionado e diagnóstico preditivo digital da Indústria 4.0 IoT.

O cenário operacional para sistemas automatizados de máquinas de envase está passando por um rápido avanço tecnológico. Os requisitos industriais modernos priorizam a segurança alimentar, a rápida adaptabilidade de formatos e a redução das despesas gerais de manutenção. Uma melhoria primária de engenharia nos sistemas modernos de máquinas de envase é a mudança em direção ao projeto de válvula para líquidos sem contato. Os bicos tradicionais das válvulas de enchimento dependiam do contato físico entre o fundo da válvula e o acabamento do recipiente para iniciar o fluxo do produto. Os projetos contemporâneos de máquinas de envase ultralimpas utilizam jato de líquido sem contato e controles de medidor de vazão, garantindo que nenhum componente toque o gargalo da garrafa. Isso elimina totalmente os riscos de contaminação cruzada e de fratura do gargalo da garrafa durante a operação de engarrafamento em alta velocidade.

A automação Clean-in-Place (CIP) e Sterilize-in-Place (SIP) representa outro grande salto na evolução das máquinas de envase. As unidades de máquinas de envase de gerações mais antigas exigiam a desmontagem manual de caminhos de líquidos, blocos de válvulas e coletores para higienização diária. As arquiteturas modernas de máquinas de envase integram sistemas automatizados de posicionamento de copos CIP. Sob o controle do PLC, os atuadores pneumáticos posicionam automaticamente os copos coletores de sanitização abaixo de cada bocal de enchimento, criando um circuito fechado e selado. Fluidos higienizadores, lavagens alcalinas e vapor superaquecido (até 135°C) circulam automaticamente pela tubulação interna, reduzindo horas de trabalho manual em mais de 80% e garantindo conformidade de segurança microbiológica totalmente rastreável.

Além disso, os trilhos de cames mecânicos e as ligações pneumáticas são cada vez mais substituídos por servoacionamentos multieixos. Em uma moderna máquina de envase acionada por servo, o perfil de imersão do bico, as velocidades de abertura da válvula de líquido e a indexação do recipiente são programáveis ​​de forma independente por meio de uma IHM central com tela sensível ao toque. Ao alterar a altura ou o volume da garrafa, os operadores simplesmente selecionam uma receita pré-salva na IHM. A máquina de envase ajusta automaticamente os perfis internos de enchimento de baixo para cima para corresponder às características de formação de espuma fluida, reduzindo drasticamente respingos de produto e tempo de inatividade de troca. Esses recursos avançados são amplamente integrados em de última geração, soluções de linha de engarrafamento automatizadas projetadas para instalações de embalagem contratada de vários produtos.

As atualizações funcionais modernas nas atuais plataformas de máquinas de envase industriais incluem:

1. Enchimento de baixo para cima servomotorizado : Para gerenciar líquidos propensos à aeração por tensão superficial ou formação de espuma, o bico da máquina de envase desce até a base do recipiente antes da dosagem. O bico então sobe em sincronização direta com o nível crescente da superfície do líquido, mantendo a ponta do bico imersa logo abaixo do limite do fluido para eliminar o aprisionamento de ar.

2. Isolamento de gabinete higiênico : Sistemas avançados de máquinas de envase asséptico operam dentro de salas limpas de fluxo laminar com filtro HEPA ou gabinetes isolados de pressão positiva. Módulos integrados de esterilização por vapor de peróxido de hidrogênio (VHP) descontaminam continuamente o ambiente interno da carcaça durante operações de produção em alta velocidade.

3. Diagnóstico preditivo de sensor inteligente : conjuntos de sensores IoT incorporados nas unidades principais da máquina de envase monitoram a temperatura dos rolamentos, frequências de vibração e quedas de pressão do ar em tempo real. O processamento algorítmico de bordas prevê o desgaste mecânico nas vedações das válvulas e nos acionamentos principais antes que ocorra uma falha catastrófica, mudando a manutenção de paradigmas reativos para preditivos.

Insights de design e preferências de mercado : Por que as modernas plataformas de máquinas de envase são construídas com superfícies superiores inclinadas e gabinetes de salas limpas sem moldura? O feedback operacional dos produtores europeus de alimentos e bebidas destaca que as superfícies horizontais planas retêm água parada e resíduos químicos após lavagens de alta pressão, promovendo o crescimento de biofilme bacteriano. As modernas estruturas das máquinas de envase apresentam superfícies autodrenantes de aço inoxidável 304/316L com gabinetes elétricos com classificação IP69K, atendendo às rígidas diretrizes de processamento higiênico em todo o mundo.

Seleção da máquina de envase correta

A seleção da máquina de envase correta requer uma avaliação completa da viscosidade do fluido, das velocidades alvo da linha de produção, das propriedades estruturais do recipiente, da frequência de troca e do custo total de propriedade ao longo do ciclo de vida do equipamento.

Investir em uma máquina de envase comercial exige equilibrar metas de produção imediatas com flexibilidade operacional de longo prazo. A principal métrica de engenharia ao especificar uma máquina de envase é o comportamento do fluido sob temperaturas ambiente e de processamento. Fluidos não newtonianos, como tintas tixotrópicas ou molhos diluentes, apresentam perfis de viscosidade variáveis ​​quando submetidos a forças de cisalhamento dentro das linhas de alimentação. Os engenheiros de embalagem devem avaliar se uma máquina de envase por gravidade fornece vazão suficiente ou se um pistão de deslocamento positivo ou uma máquina de envase peristáltica é necessária para forçar o produto através do coletor de dosagem sem alterar as propriedades estruturais do líquido.

Os critérios de seleção secundários envolvem dimensões do recipiente, geometrias de acabamento do gargalo e limites físicos de material. Garrafas plásticas PET leves exigem um manuseio delicado em uma máquina de envase rotativa de alta velocidade para evitar empenamento das paredes laterais durante o contato com a válvula. As garrafas de vidro suportam altas forças verticais no gargalo, tornando-as adequadas para pressões pesadas de válvulas mecânicas, mas apresentam riscos potenciais de fragmentação do vidro que exigem sistemas de descarga automatizados. A avaliação da dinâmica desses contêineres garante que a máquina de envase escolhida incorpore mecanismos apropriados de manuseio de contêineres, como garras para manuseio de gargalo ou pedestais de apoio de baixo para cima.

Além disso, os cálculos do custo total de propriedade (TCO) devem ir além das despesas de capital iniciais. As despesas operacionais, incluindo consumo elétrico, demanda de ar comprimido, uso de água de lavagem e kits de vedação de reposição, impactam significativamente a lucratividade a longo prazo. A implementação de versátil de máquina de envase de líquidos tecnologia projetada com componentes de liberação rápida sem ferramentas reduz os tempos de troca de receitas de horas para minutos, maximizando a eficácia geral do equipamento (OEE) em instalações de produção flexíveis e de alta mistura.

Ao selecionar sistematicamente uma máquina de envase industrial para uma nova instalação de processamento, os engenheiros devem aplicar o seguinte protocolo estruturado:

1. Caracterização de fluidos e mapeamento de reologia : Realize testes de laboratório abrangentes para medir a densidade do produto, curvas de viscosidade em temperaturas de processamento, tensão superficial e distribuição de tamanho de partícula. Combine esses pontos de dados com as dimensões do orifício da válvula da máquina de envase candidata para evitar entupimento ou degradação por cisalhamento do fluido.

2. Análise de rendimento e balanceamento de linha : calcule as velocidades necessárias de contêiner por minuto (CPM) com base nas metas de produção anuais e nas estruturas de turnos. Certifique-se de que a capacidade nominal da máquina de envase selecionada exceda a capacidade de sopro a montante e de tampamento a jusante em 10-15% para manter a cinética da linha equilibrada sem privar o equipamento a jusante.

3. Avaliação de flexibilidade e troca : Avalie as etapas mecânicas necessárias para alternar entre diferentes tamanhos de garrafas e receitas líquidas. Uma moderna máquina de envase equipada com servoajustes digitais e rodas estreladas de troca rápida com código de cores minimiza o tempo de inatividade, tornando economicamente viáveis ​​pequenas tiragens de produção.

Concluindo, a seleção de uma máquina de envase ideal depende do alinhamento dos princípios de medição mecânica com a reologia do fluido e as restrições do recipiente de embalagem. Seja implantando uma máquina robusta de envase por gravidade para bebidas transparentes, uma máquina de envase de pistão de precisão para pastas densas e viscosas ou uma sofisticada máquina de envase com medidor de vazão para processamento flexível de alta pureza, a análise minuciosa das variáveis ​​operacionais garante máxima eficiência de produção, conformidade regulatória de higiene e desempenho confiável a longo prazo.
